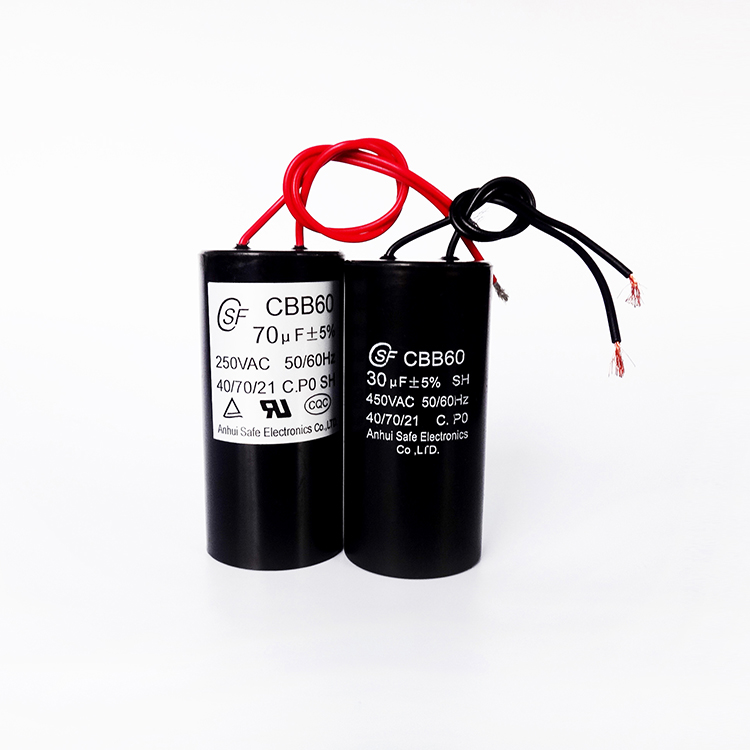

一.产品外形
供应CBB60电容器 70uf
本电容器采用边缘加厚的金属化锌铝膜作为电极和介质。其内部的元器件被阻燃环氧树脂包裹。本产品的外形为圆柱形，ABS或PBT塑料外壳。具有良好的稳定性和防潮性。
适用范围：
·广泛用于洗衣机和电冰箱高效压缩机等频率为50Hz/60Hz的交流电源供电的单相电机起动和运行。
认证：CQC UL VDE TUV
一：技术规范
·执行标准：GB/T3667-2005
·技术特性：
·气候类别：40/70/21 或40/85/21
·容量偏差：±5%
·绝缘电阻：≥3000S（MΩ·μF）
·损耗角正切：tgδ≤0.002(50Hz～100Hz)
二：使用要求：
·海拔：≤2000m
·投入时的剩余电压：不超过额定电压的10%
·最大允许电压：不超过1.1倍额定电压
·最大允许电流：不超过1.3倍额定电流
三：规格尺寸 (mm)
规格 | 常规型 | 加螺杆或插片with screws or pins | ||
450VAC | 250VAC | 450VAC | 250VAC | |
1μF | φ26*52 | φ26*52 | φ30*52 | φ30*52 |
2μF | φ26*52 | φ26*52 | φ30*52 | φ30*52 |
2.5μF | φ26*52 | φ26*52 | φ30*52 | φ30*52 |
3μF | φ26*52 | φ26*52 | φ30*52 | φ30*52 |
3.5μF | φ26*52 | φ26*52 | φ30*59 | φ30*52 |
4μF | φ28.5*55 | φ26*52 | φ35*62 | φ30*52 |
4.5μF | φ28.5*55 | φ26*52 | φ35*62 | φ30*52 |
5μF | φ28.5*55 | φ26*52 | φ35*62 | φ30*52 |
5.5μF | φ34*62 | φ26*52 | φ35*62 | φ30*52 |
6μF | φ34*62 | φ26*52 | φ35*62 | φ30*52 |
6.5μF | φ34*62 | φ26*52 | φ35*62 | φ30*52 |
7μF | φ34*62 | φ26*52 | φ35*62 | φ30*52 |
8μF | φ34*62 | φ26*52 | φ35*62 | φ30*52 |
9μF | φ34*62 | φ26*52 | φ35*62 | φ30*52 |
10μF | φ34*62 | φ26*52 | φ35*72 | φ30*52 |
12μF | φ37*73 | φ26*52 | φ35*72 | φ30*61 |
14μF | φ37*73 | φ34*62 | φ40*72 | φ30*61 |
15μF | φ37*73 | φ34*62 | φ40*72 | φ30*61 |
16μF | φ37*73 | φ34*62 | φ40*72 | φ30*61 |
18μF | φ37*73 | φ34*62 | φ40*72 | φ35*67 |
20μF | φ40*72 | φ34*62 | φ40*72 | φ35*67 |
25μF | φ42*80 | φ42*62 | φ40*72 | φ35*67 |
30μF | φ42*90 | φ40*72 | φ45*95 | φ40*72 |
35μF | φ45*90 | φ40*72 | φ45*95 | φ40*72 |
40μF | φ50*100 | φ42*90 | φ50*110 | φ40*97 |
45μF | φ50*100 | φ42*90 | φ50*110 | φ40*97 |
50μF | φ50*100 | φ42*90 | φ50*120 | φ40*97 |
60μF | φ50*115 | φ42*90 | φ50*120 | φ40*97 |
其它尺寸系列，可根据用户需要商定.注：引出端为引线、250#(187#)双（单）焊片
二.工艺流程
三.用途说明
1.用于洗衣机和电冰箱高效压缩机等频率为50Hz/60Hz的交流电源供电的单相电机起动和运行；
2.用于 抽油烟机，木工工具等小型电机上使用。电容器具有体积小、重量轻、损耗小、电性能优异、电容量稳定、自愈性良好等特点。广泛应用于电动机、空调器、冰箱、洗衣机、电风扇、烤炉等等频率为50Hz/60Hz的交流电动机的启动和运行。
