薄膜电容的容量范围有多广

薄膜电容器作为电子电路中不可或缺的被动元件，其容量范围和应用适配性一直是工程师关注的重点。从皮法级到法拉级，薄膜电容的容量跨度之大远超其他类型电容器，这种特性使其能够满足从高频信号处理到能量存储的多样化需求。本文将深入探讨薄膜电容的容量范围及其在不同电路中的适配方法。

一、薄膜电容的容量范围解析

薄膜电容的容量范围通常在1pF至100μF之间，但特殊设计的功率薄膜电容可达数法拉。这种宽广的容量范围源于其独特的介质材料和结构设计：

1. 小容量段（1pF-10nF）：主要采用聚苯乙烯（PS）或聚丙烯（PP）介质，这类电容具有极低的损耗因子（DF值可低至0.0001），特别适合高频电路、谐振电路和精密定时应用。例如射频电路中常用的5pF调谐电容，其温度稳定性可达±30ppm/℃。

2. 中容量段（10nF-1μF）：以金属化聚酯（PET）和聚丙烯（PP）为主，这类电容在体积和性能间取得平衡，广泛用于滤波、耦合等通用场合。典型的X2安规电容就属于这个范围，其容量通常在100nF-1μF之间。

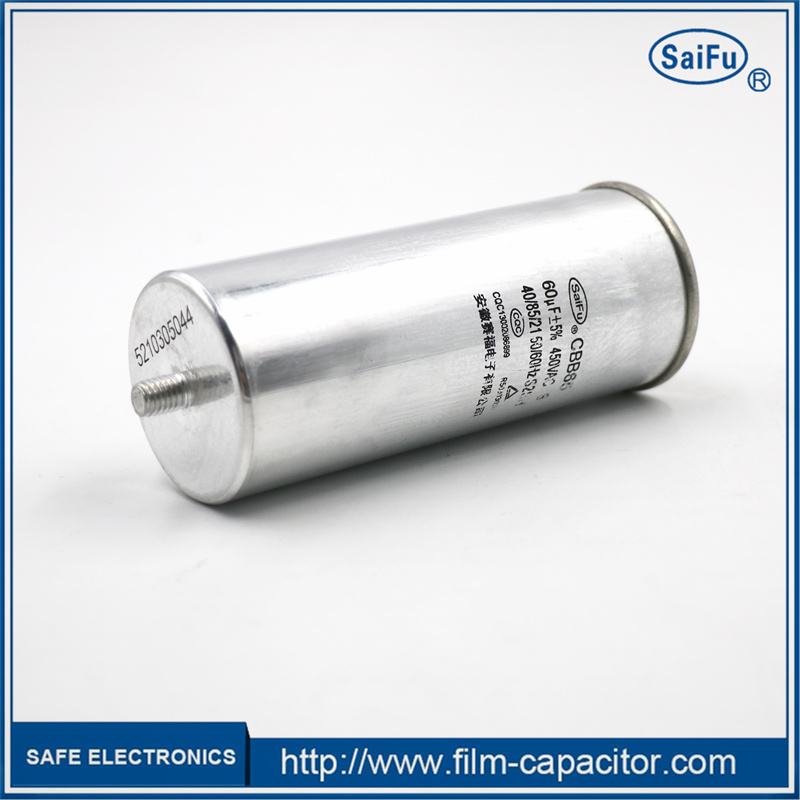

3. 大容量段（1μF-100μF）：采用金属化聚丙烯（MKP）或特殊结构的薄膜材料，这类电容在新能源领域表现突出。如光伏逆变器中使用的DC-Link电容，容量可达几十微法，耐受纹波电流超过20A。

4. 超大容量段（100μF以上）：通过多绕组和堆叠工艺实现的功率薄膜电容，如某些电机驱动系统中使用的600μF薄膜电容，其耐压可达1000VDC以上。

值得注意的是，薄膜电容的容量与体积呈非线性关系。一个10μF/250V的CBB电容体积可能是1μF同型号的8-10倍，这是因为容量增加需要更大面积的金属化薄膜。

二、适配不同电路需求的技术要点

选择薄膜电容不能仅看容量参数，需要综合考量电路特性和电容性能参数的匹配度：

1. 高频电路适配

- 优先选用聚丙烯（PP）或聚苯乙烯（PS）介质

- 关注自谐振频率（SRF）参数，通常选择SRF比工作频率高30%以上的型号

- 示例：在2.4GHz WiFi射频前端，建议使用0402封装的1-10pF NP0薄膜电容

2. 功率电子适配

- 选择金属化聚丙烯（MKP）或特殊金属锌铝复合膜

- 关键参数：dV/dt能力（优质电容可达100V/μs以上）

- 应用案例：IGBT缓冲电路中，需选择耐压为DC母线电压2倍以上的电容

3. 高温环境适配

- 选用聚萘二甲酸乙二醇酯（PEN）或聚苯硫醚（PPS）介质

- 注意容量随温度变化率：PEN电容在125℃时容量衰减约15%

- 典型应用：汽车引擎舱内电子设备需使用-55℃~150℃级电容

4. 长寿命需求适配

- 选择具有自愈特性的金属化薄膜

- 关注耐久性测试数据：优质电容在85℃/85%RH下可达1000小时以上

- 工业变频器中的滤波电容通常要求使用寿命＞10万小时

三、容量精度与稳定性的权衡

薄膜电容的容量精度可分为三个等级：

- 精密级（±1%）：用于定时电路、精密滤波器

- 标准级（±5%）：通用电路应用

- 宽容差级（±10%~20%）：电源去耦等非关键位置温度特性方面：

- PPS电容具有的线性度（±1.5%/-55℃~+125℃）

- PET电容温度系数较大（约+600ppm/℃）

- PP电容呈现负温度系数（约-200ppm/℃）

在实际电路设计中，往往需要通过：

1. 并联组合实现精确容量

2. 采用温度补偿电路

3. 选择适当介质材料来满足系统对容量稳定性的要求。

四、新兴应用中的特殊需求

随着新能源和电动汽车的发展，薄膜电容面临新的挑战：

1. 车载充电机（OBC）应用：

- 需求容量：4-20μF/kW

- 特殊要求：AEC-Q200认证，振动抵抗＞20g- 解决方案：采用灌封结构的方形薄膜电容

2. 光伏逆变器应用：

- 容量配置：通常按1μF/W比例设计

- 关键指标：耐受150%过压持续1秒

- 发展趋势：集成化DC-Link模块（电容+母线排）

3. 无线充电系统：

- 谐振电容要求：Q值＞1000@100kHz

- 典型容量：100nF-470nF

- 材料创新：使用超薄（＜2μm）金属化膜

五、选型实用技巧

1. 容量降额法则：

- 高频应用：使用标称值70%的容量

- 高温环境：按85℃时容量衰减20%计算

- 长寿命设计：考虑每年1-2%的容量衰减

2. 失效模式预防：

- 避免超过额定电压的80%

- 控制工作温度在额定值的70%以内

- 对于脉冲应用，计算等效RMS电压

3. 性价比优化：

- 通用电路选用PET电容

- 关键位置使用PP电容

- 极端环境考虑PPS电容

随着材料科学和制造工艺的进步，薄膜电容的容量上限不断被刷新。近年来出现的混合介质薄膜电容，通过结合不同聚合物的优点，实现了在较小体积下获得更大容量的突破。未来，随着新能源汽车和可再生能源的普及，薄膜电容将在更广阔的容量范围内展现其独特价值，工程师们也需要不断更新知识储备，才能充分发挥这类元件的性能潜力。
