金属化薄膜电容电容器设计原理及构造

金属化薄膜电容器是利用聚酯薄膜或聚丙烯薄膜作为介质，锌铝合金通过真空蒸镀方式将其附着在薄膜表面，形成电极。通过无感无极卷绕或叠片方式形成电容器。金属化薄膜电容器具有耐压高，高绝缘电阻，阻抗频率特性好（较小的寄生电感），较低的ESR，高容量稳定性，低损耗角正切。

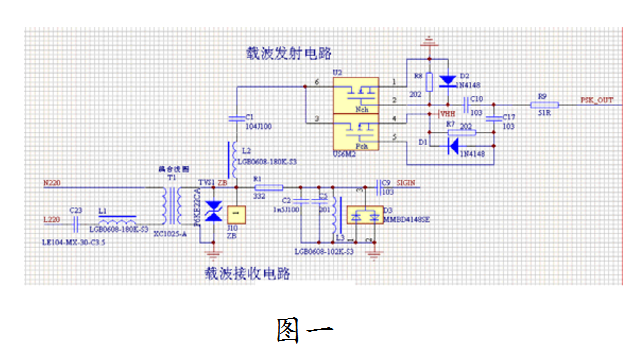

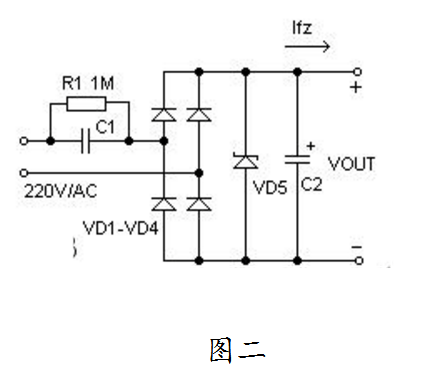

金属化薄膜电容器使用在电能表上起信号传输，耦合，降压等作用。金属化聚酯薄膜电容器作为耦合电容器由于其绝缘电阻高，能将交流信号或脉冲信号无衰减地耦合到后级，同时又不影响后级的直流工作点（如图一C1、C2、C23）。金属化聚丙烯薄膜电容器作为降压电容器由于其损耗角正切低，容量稳定性高（采用特殊工艺，防止破坏性电晕使电容量衰减），能将交流高电压降低到符合后级电路要求的交流低电压，取代原有变压器，使产品体积更小，性能更稳定（如图二C1）。
